Otomatik Çift Taraflı Etiketleme Makinası

Giriş

Çift Taraflı Etiketleme Makinesi, gıda maddeleri, kozmetik, ilaç, böcek ilacı ve diğer endüstriler için yaygın olarak uygundur. Düz, kare ve yuvarlak şişeler için tek ve çift taraflı etiketlemedir. Bilgisayar tarafından otomatik kontrollü (PLC) kolay kullanım. Spesifikasyonları kolayca değiştirebilir. Servo motoru benimser, kapalı döngü kontrolü düşük arıza oranı elde eder. Yüksek verim. Hızlı hız.

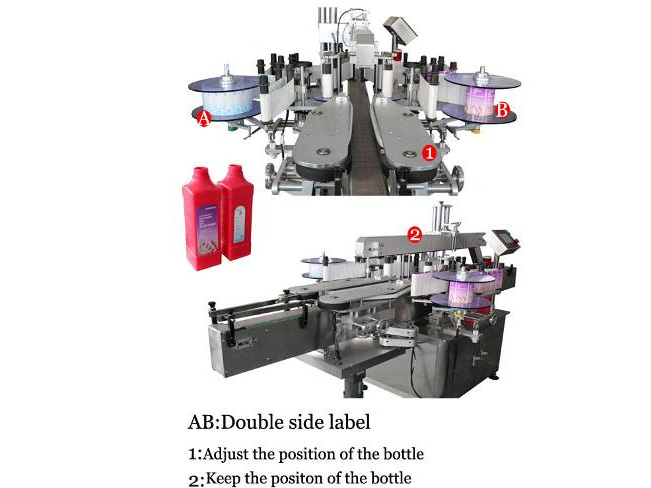

VK-DSL Yüksek Hızlı Servo Ön ve Arka Etiketleyici, Ön ve arka etiketleme ile Düz, kare veya diğer kapları etiketlemek için uygundur, aynı anda ön ve arka yüzeyde iki etiketi etiketleyebilir; Yuvarlak bir şişe cihazı ekliyorsanız, yuvarlak şişeleri bir veya iki etiketle de etiketleyebilir. Bir üst etiket başlığı ekliyorsanız, şişelerin, kutuların, kapakların vb. üzerine de bir etiket etiketleyebilir.

Model: VK-DSL

AçıklamaBileşen ListesiAvantajlarDetay GörüntülerÇalışma Videosuİletişimİlgili Ürünler

Şampuan düz şişeleri, yağlama yağı düz şişeleri, antibakteriyel el losyonu yuvarlak şişeleri ve benzeri gibi düz şişeleri, yuvarlak şişeleri ve kare şişeleri tek taraflı ve çift taraflı etiketlemek için geçerlidir. İki başlık ve aynı anda iki tarafı etiketleme üretkenliği artırabilir. Bu etiketleme makinesi, günlük kimya, kozmetik, petrokimya, ilaç ve diğer sektörlerde yaygın olarak kullanılmaktadır.

Mitsubishi PLC kontrolü, Omron ve LEUZE sensörleri, Mitsubishi Servo motor veya delta servo motor ile uyum sağlayın. Kolay kontrol ve kullanım, istikrarlı ve yüksek hız ve doğrulukla çalışır. Arızalarda otomatik uyarı, şişe yok etiketleme yok.

Model/ teknik parametreler	VK-DSL
Etiketleme Hızı (adet/dk)	120-200(malzeme ve etiket boyutuna göre)
Etiketleme Doğruluğu (mm)	±1.0 mm(malzeme ve etiket boyutları hesaba katılmaz)
Etiket Boyutu (mm)	(U)10-300mm(Y)10-250mm
Malzeme Boyutu(mm)	Φ20-φ120mm(Y)40-400mm
Rulo İç Çapı (mm)	φ76mm
Rulo Dış Çapı (mm)	Maks: Φ320mm
Makine Boyutu (mm)	(L) 2800 * (B) 1400 * (H) 1400 (mm)
Power Supply	AC220V50Hz/60Hz1500W(özelleştirilebilir)

Çizim

Otomatik-Çift-Yüzlü-Etiketleme-Makine-Çizim

Uygulama kapsamı

(1) Uygulanabilir etiketler: etiket, kurumayan film, elektronik denetim kodu, barkod vb.
(2) Uygulanabilir ürünler: yan düzleme, yan geniş radyan yüzeye ve çevresel yüzeye yapıştırılması gereken etiketlere sahip ürünler.
(3) Uygulama endüstrisi: kozmetik, elektronik, ilaç, donanım, plastik ve diğer endüstrilerde yaygın olarak kullanılmaktadır.

İş Akışı:

Yapıştırılan ürünlerin manuel olarak yerleştirilmesi (on-line veya şişe elleçleme döner tablası) >> Ürünlerin otomatik ayrılması ve düzeltilmesi ve taşınması >> Ürün Testi >> Ürün etiketleme >> Etiketli ürünlerin toplanması (bir sonraki işleme girerek) >> Ürünlerin götürülmesi.

Çalışma prensibi

Şişeler etiketleme makinesinin taşıma bandına girdikten sonra, şişeler etiketleme makinesine sabit hızla beslenir. Mekanik sabitleme cihazı, yapıştırılan nesneleri sabit bir mesafeyle ayırır ve yapıştırılan nesneleri konveyör bandının yönü boyunca iter. Mekanik sistemden (tahrik çarkı, etiketleme çarkı ve makara) sonra, tahrik çarkı hareket etmesi için aralıklı olarak etiket kayışını çeker ve etiket makaradan çekilir ve etiketleme cihazı vasıtasıyla yapıştırılacak nesnenin üzerine yapıştırılır.

İsteğe bağlı işlevler ve bileşenler:

1. Kod yazıcı: sıcak yazıcı, üretim tarihini, son kullanma tarihini, parti numarasını vb. yazdırabilir. Üretim verimliliğini artırmak için işaretleme ve etiketleme senkronize edilir.

2. Mürekkep püskürtmeli yazıcı: piyasadaki ana mürekkep püskürtmeli yazıcıyla eşleşebilir, etiketin belirlenmiş konumunda sprey kodu alabilir ve etiketleme makinesiyle mükemmel bir şekilde birleşebilir.

3. Üniversal sensör: sıradan sensör şeffaf etiketi algılayamaz, bu nedenle Almanya'dan ithal edilen özel elektrikli göz ile kullanılmalıdır.

4. Okuyucu: iki boyutlu kodu, barkodu ve diğer bilgileri okuyun, ürün izlenebilirliği için kurulumu kolay ürün veritabanı.

Seri numarası	ADI	ÖĞE	marka	menşei ülke
1	HMI	1	iletkenlik birimi	Almanya
2	PLC	1	iletkenlik birimi	Almanya
3	etiketleme motoru	1	Panasonic	Japonya
4	Motor sürücüsünün etiketlenmesi	1	Panasonic	Japonya
5	taşıma motoru	1	Jianming	Şangay, Çin
6	Konveyör motoru frekans dönüştürücü	1	iletkenlik birimi	Almanya
7	Şişe bölme motoru	1	JSCC	Almanya
8	Şişe bölme motor kontrolörü	1	JSCC	Almanya
9	etiket motoru	1	JSCC	Almanya
10	Etiket motor kontrolörü	1	JSCC	Almanya
11	Alçak gerilim elektrikli aparat	1	Kesici	Fransa
12	Etiket sensörü	1	OMRON	Japonya
13	etiketleme sensörü	1	OMRON	Japonya
14	Senkron dişli kayış	1	Bando	Japonya
15	Pnömatik bileşenler	1	Airtac	Tayvan, çin
16	Taşıma bandı	1	leylak	Şangay, Çin
17	çerçeve	1		Şangay, Çin
18	sistem entegrasyonu	1		Şangay, Çin

1. Ayar basittir ve ön ve arka, sol ve sağ, yukarı ve aşağı yönler, düzlem eğim açısı ve dikey düzlem eğim açısı ayar koltukları yapılandırılmıştır. GMP üretim gereksinimlerini karşılayan farklı şişe şekli geçişleri için ölü açı yoktur;

2. Otomatik şişe ayırma, şişe hatasının neden olduğu şişe ayrılmasını etkili bir şekilde ortadan kaldırır ve kararlılığı artırır;

3. Otomatik kapatma işlevine, üretim sayma işlevine, güç tasarrufu işlevine (ayarlanan süre içinde üretim olmadığında, ekipman otomatik olarak güç tasarrufu bekleme durumuna geçer), üretim numarası ayarının hızlı işlevine, parametre ayarı koruma işlevine sahiptir (parametre ayarı, üretim yönetimi için uygun olan yetki yönetimine bölünmüştür);

4. Güçlü işlev, renkli dokunmatik ekran kontrolü, Çince ve İngilizce isteğe bağlı işlem arabirimi, kullanışlı ve sezgisel, güçlü veri belleği işlevi, üretim sayma işlevi, güç tasarrufu işlevi, üretim numarası ayar istemi işlevi, parametre ile 50 grup etiketleme parametresini saklayabilir ayar koruma fonksiyonu, uygun üretim yönetimi, farklı ürün etiketleme anahtarı, tekrarlanan hata ayıklama olmadan, basit ve hızlı bir tuşla gerçekleştirilebilir. İyi hata istemi ve yardım işlevi;

6. Yüksek stabilite. İthal birinci sınıf marka, yüksek algılama hassasiyeti, istikrarlı performans ve dayanıklılık ile ölçüm standardı ve ölçüm nesnesi sensörü için benimsenmiştir; sağlam ve dayanıklı çerçeve ve çeşitli parçalar, güvenlik ve istikrarı sağlamak için tamamen değiştirilebilirlik ve 24 saat çalışma ile standartlaştırılmış modüler tasarımı benimser.

7. Güvenli ve hijyeniktir. Kasa paslanmaz çelik SUS304 ve T6 alüminyum alaşımından yapılmıştır. Asla paslanmayacak ve GMP mükemmel üretim standardını karşılamayacak;
